마이크로 전자부품 언더필(Underfill) 공정에서 마이그레이션(Migration) 현상과 절연 신뢰성 평가

마이크로 전자부품의 보이지 않는 수호자 언더필과 마이그레이션 현상 이해하기

스마트폰, 웨어러블 기기, 자율주행 자동차 등 현대의 모든 전자제품은 점점 더 작고 강력해지고 있습니다. 이러한 기술 발전의 이면에는 반도체 칩을 기판에 단단히 고정하고 보호하는 ‘언더필(Underfill)’이라는 핵심 공정이 있습니다. 언더필은 단순히 칩을 붙이는 접착제가 아니라, 기기의 수명과 신뢰성을 결정짓는 중요한 요소입니다. 오늘은 이 언더필 공정에서 발생할 수 있는 치명적인 문제인 마이그레이션 현상과 이를 방지하기 위한 절연 신뢰성 평가에 대해 심도 있게 알아보겠습니다.

언더필 공정이란 무엇이며 왜 중요한가

언더필은 반도체 칩과 인쇄회로기판(PCB) 사이의 좁은 틈을 에폭시 수지 등의 절연 재료로 채우는 공정을 말합니다. 반도체 칩과 기판은 열팽창 계수가 서로 다르기 때문에, 기기가 작동하며 발생하는 열에 의해 팽창과 수축을 반복하면 연결 부위인 솔더 볼(Solder Ball)에 큰 스트레스가 가해집니다. 언더필은 이 스트레스를 분산시켜 솔더 볼이 깨지는 것을 방지하고, 외부의 습기나 오염 물질로부터 칩을 보호하는 방패 역할을 합니다.

만약 언더필이 없다면 작은 충격이나 온도 변화만으로도 전자제품은 쉽게 고장 날 것입니다. 특히 고성능 프로세서가 들어가는 기기일수록 칩의 밀도가 높기 때문에 언더필의 역할은 더욱 중요해집니다.

마이그레이션 현상이란 무엇인가

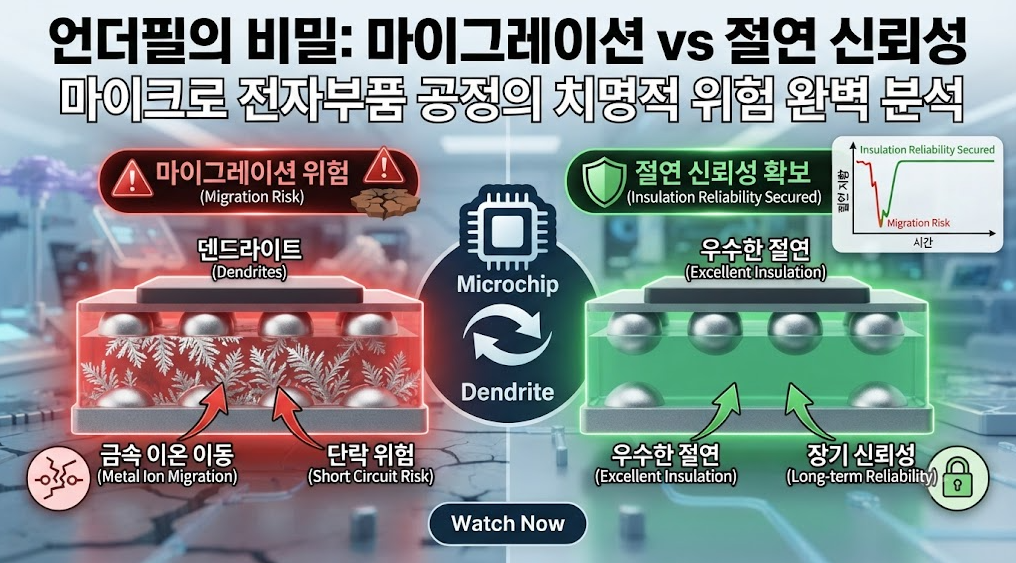

전자부품 분야에서 ‘마이그레이션(Migration)’은 금속 이온이 전기장과 습기의 영향으로 이동하여 의도치 않은 경로로 전기가 통하게 되는 현상을 말합니다. 흔히 ‘덴드라이트(Dendrite)’라고 불리는 나뭇가지 모양의 금속 결정이 자라나면서 회로 사이를 연결해 버리면, 기기는 단락(Short) 상태가 되어 작동을 멈추게 됩니다. 이를 전기화학적 마이그레이션이라고 합니다.

마이그레이션 발생의 3요소

• 전기장: 전압이 인가된 두 전극 사이의 전위차
• 전해질: 습기(수분)와 함께 녹아있는 이온성 오염 물질
• 금속 이동: 양극에서 용해된 금속 이온이 음극으로 이동하며 석출되는 과정

언더필 공정에서 마이그레이션이 발생하는 이유는 주로 언더필 재료 내부에 기포(Void)가 생기거나, 재료가 완전히 경화되지 않아 수분이 침투하기 쉬운 경로가 형성되기 때문입니다. 또한 언더필 재료 자체가 이온성 불순물을 포함하고 있다면, 습기가 닿았을 때 즉각적인 마이그레이션의 원인이 될 수 있습니다.

절연 신뢰성 평가의 핵심 방법론

마이그레이션으로부터 제품을 보호하기 위해서는 제조 과정에서 엄격한 절연 신뢰성 평가가 필수적입니다. 단순히 제품을 만드는 것을 넘어, 가혹한 환경에서도 전기가 새지 않고 잘 버티는지 확인해야 합니다.

주요 평가 항목과 방법

• 고온 고습 바이어스 시험(THB): 온도 85도, 습도 85%의 환경에서 실제 전압을 인가한 상태로 일정 시간 방치하여 누설 전류가 발생하는지 측정합니다.
• 절연 저항 측정: 회로 간의 저항 값을 실시간으로 모니터링하여 갑작스러운 저항 감소가 있는지 확인합니다.
• 단면 분석: 시험 후 현미경이나 전자현미경(SEM)을 사용하여 내부를 절단해 보고, 실제 덴드라이트가 성장했는지 눈으로 확인합니다.

언더필 공정 최적화를 위한 실용적인 팁

제조 현장에서 마이그레이션 문제를 최소화하고 신뢰성을 높이기 위한 몇 가지 실질적인 조언을 드립니다.

언더필 재료 선정의 중요성

저렴한 재료보다는 이온성 불순물(염소, 나트륨 등) 함량이 극도로 낮은 ‘고순도 에폭시’를 선택해야 합니다. 재료의 흡습률(수분을 얼마나 머금는지)이 낮은 제품을 사용하는 것이 마이그레이션 방지의 첫걸음입니다.

공정 과정에서의 기포 제거

언더필 도포 시 발생하는 기포는 습기가 모이는 ‘저수지’ 역할을 합니다. 이를 방지하기 위해 진공 환경에서 도포를 진행하거나, 도포 후 적절한 진공 탈포 과정을 거치는 것이 좋습니다. 또한 언더필이 칩 하부로 고르게 퍼질 수 있도록 온도와 압력을 정밀하게 제어해야 합니다.

청결한 작업 환경 유지

마이그레이션은 아주 미세한 오염물질에서 시작됩니다. 작업자의 땀, 손에 묻은 이온성 물질, 공기 중의 먼지조차 마이그레이션을 유발하는 촉매가 될 수 있습니다. 클린룸 환경을 유지하고 정기적인 표면 오염도 검사를 수행하는 것이 비용 효율적인 사고 예방책입니다.

흔한 오해와 진실

오해: 언더필만 잘 채워져 있으면 마이그레이션은 절대 발생하지 않는다?

진실: 언더필 재료 자체가 흡습성이 높거나, 도포 과정에서 미세한 틈(Delamination)이 발생하면 그 사이로 습기가 침투하여 마이그레이션이 일어날 수 있습니다. 언더필은 완벽한 봉인이 아니라, 신뢰성을 높여주는 보조 장치임을 인지해야 합니다.

오해: 비싼 장비로만 평가해야 안전하다?

진실: 고가의 분석 장비도 중요하지만, 제조 현장에서 매일 수행하는 ‘절연 저항 모니터링’만으로도 대다수의 품질 불량을 사전에 걸러낼 수 있습니다. 핵심은 평가 장비의 가격이 아니라, 데이터의 일관성과 기록 관리입니다.

전문가가 제안하는 비용 효율적인 품질 관리

모든 제품을 매번 극한의 테스트를 거치게 하는 것은 비용 측면에서 불가능합니다. 따라서 다음과 같은 전략적 접근이 필요합니다.

• 통계적 공정 관리(SPC): 매일 생산되는 제품 중 일부를 샘플링하여 절연 저항을 측정하고, 그 변화 추이를 데이터화합니다. 갑자기 저항 값이 하락하는 추세가 보인다면 실제 불량이 발생하기 전에 공정을 조정할 수 있습니다.
• 가속 수명 시험의 활용: 실제 사용 환경보다 가혹한 조건에서 테스트하여 제품의 수명을 예측하는 가속 시험법을 도입하세요. 이를 통해 설계 단계에서부터 마이그레이션에 강한 구조를 만들 수 있습니다.
• 공급업체와의 협력: 언더필 제조사와 협력하여 해당 재료가 특정 환경에서 어떻게 반응하는지에 대한 데이터를 공유받으십시오. 신뢰할 수 있는 데이터 시트를 확보하는 것만으로도 시행착오 비용을 크게 줄일 수 있습니다.

자주 묻는 질문과 답변

Q: 마이그레이션이 발생하면 기기가 바로 꺼지나요?

A: 초기에는 누설 전류로 인해 기기가 뜨거워지거나 배터리 소모가 빨라지는 증상이 나타납니다. 그러다 덴드라이트가 회로를 완전히 연결하면 단락이 되어 기기가 완전히 멈추게 됩니다.

Q: 언더필 재료가 오래되면 마이그레이션에 더 취약해지나요?

A: 네, 그렇습니다. 에폭시 재료도 시간이 지나면 노후화되어 갈라짐(Crack)이 발생할 수 있습니다. 보관 기간이 지난 재료는 사용하지 않는 것이 좋으며, 재료별 유통기한과 보관 온도를 엄격히 준수해야 합니다.

Q: 습기가 없는 환경에서는 마이그레이션 걱정을 안 해도 되나요?

A: 습기가 없는 환경에서는 마이그레이션 발생 확률이 현저히 낮아집니다. 하지만 완전히 제로(0)라고 할 수는 없습니다. 금속 간의 확산 현상 등 다른 요인도 존재하므로, 여전히 절연 설계에 주의를 기울여야 합니다.

전자제품의 신뢰성은 보이지 않는 곳에서 결정됩니다. 언더필 공정은 칩을 보호하는 든든한 울타리이며, 마이그레이션 현상을 이해하고 철저히 평가하는 것은 그 울타리를 더욱 견고하게 만드는 과정입니다. 기술이 고도화될수록 이러한 미세한 현상을 제어하는 능력이 곧 기업의 경쟁력이 될 것입니다.
