반도체 다이 부착(Die Attach)용 에폭시 페이스트의 보이드(Void)가 열저항(Thermal Resistance)에 미치는 영향

반도체 다이 부착용 에폭시 페이스트와 보이드의 이해

현대 사회에서 우리가 사용하는 스마트폰, 컴퓨터, 자동차 전장 부품 등 모든 전자 기기의 핵심에는 반도체 칩이 자리 잡고 있습니다. 이 작은 칩이 제 성능을 발휘하기 위해서는 기판에 단단히 고정되어야 하며, 이때 사용되는 핵심 소재가 바로 다이 부착용 에폭시 페이스트입니다. 하지만 이 페이스트 내부에 미세한 공기 방울인 보이드가 발생하면 반도체 전체의 수명과 성능에 치명적인 영향을 미칠 수 있습니다. 이번 글에서는 보이드가 무엇이고, 이것이 왜 열저항을 높이는지, 그리고 현장에서 어떻게 이를 관리해야 하는지 상세히 알아보겠습니다.

보이드가 열저항에 미치는 치명적인 영향

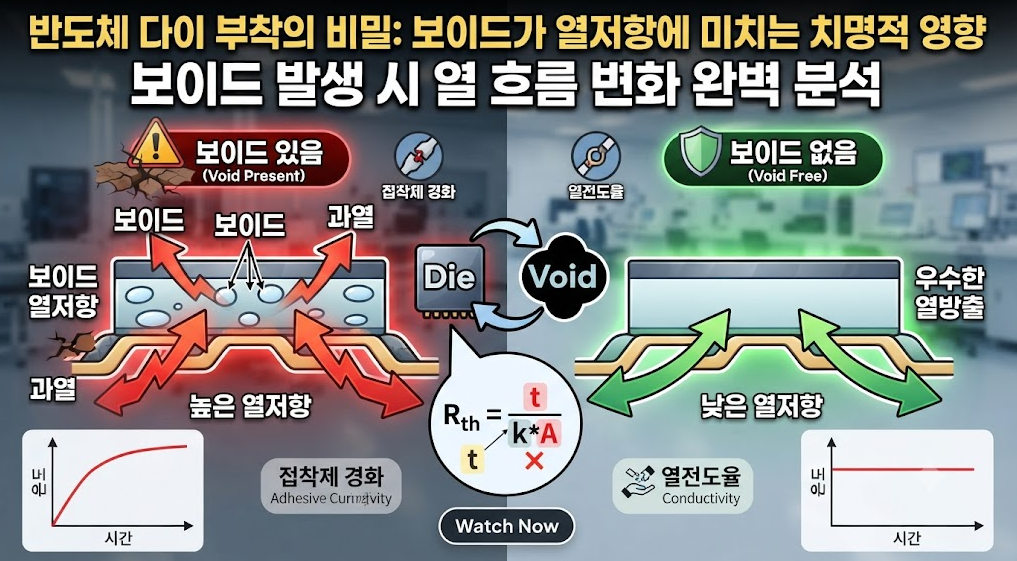

다이 부착 공정은 반도체 칩에서 발생하는 열을 아래쪽 기판이나 방열판으로 전달하는 통로 역할을 합니다. 에폭시 페이스트는 이 열 전달 경로의 핵심 매개체입니다. 그런데 페이스트 내부에 보이드가 생기면 다음과 같은 문제가 발생합니다.

• 열 전달 경로의 단절: 에폭시는 열을 잘 전달하는 성질이 있지만, 보이드 내부의 공기는 열 전도율이 매우 낮습니다. 즉, 보이드가 있는 곳은 열이 빠져나가지 못하는 장벽이 됩니다.
• 국부적 과열: 열이 빠져나가지 못하면 칩 내부의 특정 지점 온도가 급격히 상승합니다. 이를 핫스팟 현상이라 부르며, 이는 칩의 오작동이나 조기 사망의 직접적인 원인이 됩니다.
• 기계적 신뢰성 저하: 보이드 내부에 갇힌 공기는 고온에서 팽창하려는 성질이 있습니다. 이는 반복적인 온도 변화 과정에서 칩과 기판 사이의 결합력을 약화시켜 박리 현상을 유발할 수 있습니다.

보이드가 발생하는 주요 원인과 해결 방안

보이드는 공정의 여러 단계에서 다양한 이유로 발생합니다. 이를 파악하고 제어하는 것이 엔지니어링의 핵심입니다.

페이스트 도포 패턴의 중요성

에폭시를 기판에 도포할 때 점 형태(Dot)나 십자 형태(Cross) 등 패턴을 어떻게 설계하느냐에 따라 공기가 갇히는 양이 달라집니다. 너무 빠르게 도포하거나 패턴이 복잡하면 공기가 빠져나갈 길을 잃고 내부에 갇히게 됩니다. 일반적으로 중심부에서 바깥쪽으로 퍼져나가도록 패턴을 설계해야 공기가 효과적으로 배출됩니다.

경화 프로파일의 최적화

에폭시가 굳는 과정인 경화(Curing) 단계에서 급격한 온도 상승은 내부 용매의 기화를 촉진해 보이드를 만듭니다. 단계별로 온도를 서서히 높이는 승온 프로파일을 적용하면 내부 기포가 충분히 빠져나갈 시간을 확보할 수 있습니다.

재료 보관 및 취급 요령

에폭시 페이스트는 습기와 온도에 매우 민감합니다. 냉장 보관된 페이스트를 바로 사용하면 급격한 온도 차로 인해 기포가 발생하기 쉽습니다. 반드시 권장되는 해동 시간(Thawing Time)을 준수하고, 사용 전 적절한 탈포 공정을 거쳐야 합니다.

종류별 에폭시 페이스트 특성 비교

시중에는 다양한 종류의 다이 부착용 페이스트가 존재하며, 각기 다른 열적 특성을 가집니다.

흔한 오해와 진실

많은 현장 작업자가 보이드가 0%여야만 완벽한 제품이라고 생각합니다. 하지만 이는 현실적으로 매우 어렵고 비용도 과도하게 발생합니다. 실제로는 특정 수준 이하의 보이드 면적률(보통 5~10% 미만)을 유지하는 것을 목표로 합니다. 중요한 것은 보이드의 ‘총 면적’보다 ‘위치’입니다. 칩의 중앙부나 열이 집중되는 발열체 바로 아래에 큰 보이드가 있는 것은 치명적이지만, 칩 가장자리의 작은 보이드들은 성능에 큰 지장을 주지 않는 경우가 많습니다. 따라서 무조건적인 보이드 제거보다는 중요한 위치를 보호하는 전략이 더 효율적입니다.

비용 효율적인 보이드 관리 전략

무작정 고가의 장비를 도입하는 것이 능사는 아닙니다. 다음과 같은 비용 효율적인 방안을 고려해 보세요.

• 진공 챔버 활용: 경화 전 단계에서 진공 챔버를 사용하여 내부 공기를 강제로 제거하는 것은 매우 효과적이고 경제적인 방법입니다.
• 도포 압력 및 속도 제어: 자동 도포 장비의 파라미터만 정밀하게 조정해도 추가 비용 없이 보이드 발생률을 획기적으로 낮출 수 있습니다.
• 데이터 기반의 공정 개선: 어떤 로트(Lot)에서 보이드가 많이 발생하는지 추적하여 재료의 입고 검사 기준을 강화하는 것만으로도 불량률을 크게 줄일 수 있습니다.

전문가가 제안하는 실무 팁

현장에서 보이드 문제를 해결하기 위해 가장 추천하는 방법은 ‘초음파 탐상 검사(C-SAM)’를 적극적으로 활용하는 것입니다. C-SAM은 제품을 파괴하지 않고도 내부의 보이드 상태를 시각적으로 확인할 수 있는 가장 정확한 도구입니다. 정기적인 샘플링 검사를 통해 공정의 변화를 실시간으로 모니터링하십시오. 또한, 에폭시 제조사에서 제공하는 기술 데이터 시트(TDS)를 맹신하지 말고, 실제 생산 라인의 온도와 습도 환경에 맞춘 최적의 경화 조건을 직접 실험을 통해 도출하는 것이 중요합니다.

자주 묻는 질문과 답변

보이드는 완전히 없앨 수 없나요?

이론적으로는 가능하지만, 대량 생산 공정에서는 현실적으로 어렵습니다. 공정 최적화를 통해 허용 가능한 수준으로 관리하는 것이 정석입니다.

보이드가 얼마나 있으면 불량인가요?

제품의 사양에 따라 다르지만, 일반적으로 칩 면적 대비 10%를 넘지 않는 것을 가이드라인으로 삼습니다. 고성능 파워 반도체의 경우 훨씬 엄격한 기준(5% 미만)이 적용되기도 합니다.

온도 사이클 테스트와 보이드의 상관관계는 무엇인가요?

반복적인 열 충격은 보이드 내부의 공기를 팽창시켜 칩의 박리를 가속화합니다. 보이드가 많을수록 온도 사이클 테스트에서 불합격 판정을 받을 확률이 매우 높습니다.

다이 부착 공정에서의 보이드 관리는 단순한 불량 감소를 넘어, 제품의 신뢰성을 결정짓는 핵심 공정입니다. 보이드가 열저항을 높여 제품의 수명을 단축시킨다는 점을 명확히 이해하고, 도포 패턴 최적화부터 경화 조건 관리까지 체계적인 접근을 수행한다면 고품질의 반도체 제품을 안정적으로 생산할 수 있을 것입니다. 무엇보다 공정 데이터를 세밀하게 분석하고, 문제 발생 시 근본 원인을 찾아 해결하려는 노력이 성공적인 반도체 패키징의 길입니다.
