이종 소재 접합부의 열충격(Thermal Shock) 시험에 따른 잔류 응력과 크랙 진전 경로

이종 소재 접합부의 열충격 현상과 잔류 응력 이해하기

현대 산업에서 서로 다른 성질을 가진 두 가지 이상의 소재를 하나로 합치는 이종 소재 접합은 필수적인 기술입니다. 예를 들어 금속과 세라믹, 혹은 금속과 플라스틱을 결합하여 각 소재의 장점만을 취하려는 시도가 자동차, 항공우주, 전자 기기 분야에서 활발하게 이루어지고 있습니다. 하지만 서로 다른 소재를 붙여놓으면 온도 변화에 따라 팽창하거나 수축하는 정도가 다르기 때문에 문제가 발생합니다. 이를 열팽창 계수 차이라고 부르며, 급격한 온도 변화인 열충격이 가해질 때 접합부에는 치명적인 잔류 응력이 쌓이게 됩니다. 이 글에서는 열충격이 이종 소재 접합부에 미치는 영향과 그로 인해 발생하는 크랙의 진전 경로를 어떻게 이해하고 관리해야 하는지 상세히 다룹니다.

열충격이 발생하는 원리와 잔류 응력의 메커니즘

열충격은 부품이 짧은 시간 내에 급격한 온도 변화를 겪을 때 발생합니다. 예를 들어 뜨거운 엔진 내부의 부품이 갑자기 찬 공기에 노출되거나, 반대로 차가운 환경에 있던 기기가 작동 중 급격히 가열되는 상황이 이에 해당합니다. 이때 발생하는 잔류 응력의 핵심 원리는 다음과 같습니다.

• 열팽창 계수의 불일치: 소재 A는 1도 상승할 때 5만큼 팽창하지만, 소재 B는 10만큼 팽창한다면 두 소재가 붙어있는 접합면에서는 서로를 밀어내거나 당기는 힘이 발생합니다.

• 구속 효과: 접합되어 있다는 사실 자체가 각 소재가 자유롭게 팽창하는 것을 방해합니다. 이 구속력이 내부 응력을 극대화하여 소재가 버틸 수 있는 한계치를 넘어서게 만듭니다.
• 온도 구배: 부품의 표면과 내부의 온도 차이가 클수록 응력은 더 집중됩니다. 이는 재료 내부에 불균일한 변형을 일으키고 특정 지점에 에너지를 응축시킵니다.

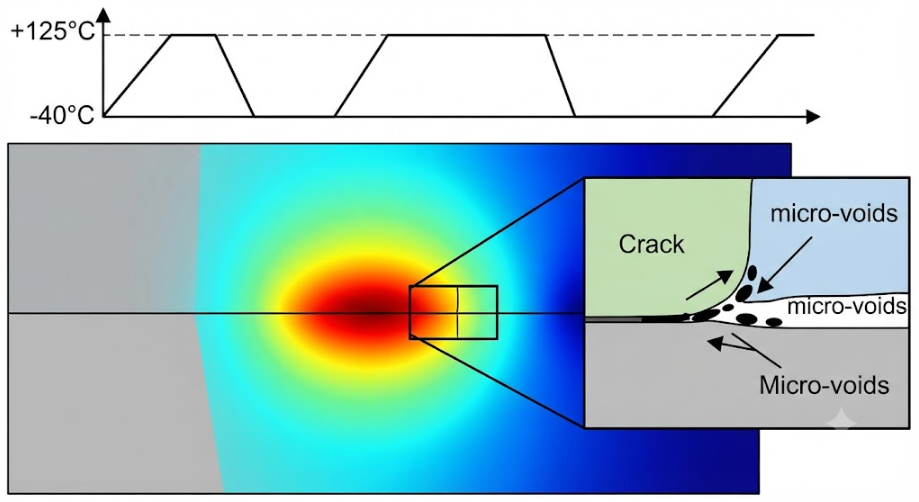

크랙 진전 경로와 파괴 패턴의 특징

잔류 응력이 임계치를 넘어서면 소재 내부에는 미세한 크랙이 발생합니다. 이 크랙이 어디로 어떻게 퍼져나가는지를 분석하는 것은 제품의 내구성을 예측하는 데 매우 중요합니다. 크랙은 주로 다음과 같은 경로로 진행됩니다.

• 계면 탈락: 이종 소재가 만나는 접합면을 따라 크랙이 진행되는 경우입니다. 이는 접합 강도가 약할 때 주로 발생하며, 부품 전체가 분리되는 치명적인 결과를 초래합니다.
• 소재 내부 관통: 접합면에서 시작된 크랙이 어느 한쪽 소재의 내부로 파고드는 현상입니다. 상대적으로 취성이 강한 세라믹이나 강화 플라스틱 쪽으로 크랙이 진행되는 경우가 많습니다.
• 지그재그 패턴: 응력의 분포가 복잡할 때 크랙이 직선으로 가지 않고 꺾이면서 진행되는 형태입니다. 이는 에너지를 분산시키려는 재료의 물리적 특성 때문입니다.

실생활과 산업 현장에서의 활용 사례

이종 소재 접합부의 열충격 해석은 단순히 실험실의 영역이 아닙니다. 우리 주변의 다양한 제품에 이 원리가 적용되어 있습니다.

• 자동차 엔진 부품: 금속 블록과 세라믹 코팅층 사이의 접합은 엔진 효율을 높이지만 열충격에 취약합니다. 이를 방지하기 위해 완충층(Buffer layer)을 삽입하여 응력을 분산시킵니다.
• 반도체 패키징: 실리콘 칩과 기판 사이의 접합부는 작동 중 발생하는 열로 인해 큰 스트레스를 받습니다. 이를 위해 열팽창 계수가 유사한 언더필 소재를 사용하여 잔류 응력을 제어합니다.
• 가전제품: 인덕션 상판의 유리와 금속 프레임 사이, 혹은 배터리 셀의 케이스 접합부 등에서도 열충격에 의한 크랙 방지 설계가 필수적입니다.

흔한 오해와 사실 관계 바로잡기

많은 이들이 이종 소재 접합에 대해 오해하는 부분들이 있습니다. 이를 명확히 이해하면 설계 단계에서 실수를 줄일 수 있습니다.

오해 1: 접합 강도만 높으면 열충격을 견딜 수 있다

사실은 그렇지 않습니다. 접합 강도가 너무 높으면 응력이 분산되지 않고 오히려 접합면에 집중되어 더 빠르게 파괴될 수 있습니다. 때로는 적절한 유연성을 가진 접합제를 사용하여 응력을 흡수하는 것이 더 유리할 때가 있습니다.

오해 2: 열팽창 계수가 비슷한 소재만 사용해야 한다

물론 열팽창 계수가 비슷하면 유리하지만, 현실적으로는 불가능한 경우가 많습니다. 이럴 때는 소재 사이에 기능을 점진적으로 변화시키는 경사 기능 재료(FGM)를 도입하거나, 형상 설계를 통해 응력을 분산시키는 방법이 더 효율적입니다.

전문가가 제안하는 설계 및 관리 팁

열충격에 강한 제품을 만들기 위해 전문가들이 권장하는 실무적인 접근 방식은 다음과 같습니다.

완충층 도입하기

서로 다른 두 소재 사이에 성질이 중간 정도인 제3의 소재를 삽입하면 급격한 응력 변화를 방지할 수 있습니다. 이는 마치 계단을 만들어 경사를 완만하게 만드는 것과 같은 원리입니다.

모서리 형상 개선

직각 모서리는 응력이 가장 많이 집중되는 곳입니다. 접합부의 모서리를 둥글게(R값 적용) 처리하는 것만으로도 응력 집중 계수를 획기적으로 낮출 수 있습니다.

열처리 공정의 최적화

접합 후 냉각 과정에서 너무 빠르게 온도를 낮추면 잔류 응력이 크게 남습니다. 서냉(천천히 식히는 것) 공정을 통해 소재 내부의 분자 구조가 안정을 찾을 시간을 주어야 합니다.

비용 효율적인 테스트와 관리 방법

복잡한 시뮬레이션 소프트웨어가 없더라도 실무에서 활용할 수 있는 경제적인 방법들이 있습니다.

• 열충격 사이클 테스트: 챔버를 이용하여 고온과 저온을 반복적으로 오가는 테스트를 수행합니다. 이를 통해 크랙이 발생하는 임계 사이클 수를 확인하여 제품의 수명을 예측합니다.

• 초음파 탐상 검사: 눈에 보이지 않는 미세 크랙을 비파괴 방식으로 검사합니다. 고가의 장비가 부담스럽다면 샘플링 검사를 통해 공정의 안정성을 주기적으로 체크하는 것만으로도 큰 비용 절감 효과를 볼 수 있습니다.
• 디지털 이미지 상관법(DIC): 저렴한 카메라와 분석 소프트웨어를 활용하여 재료가 열을 받을 때 어떻게 변형되는지 시각적으로 관찰할 수 있습니다. 이는 응력 집중 지점을 찾는 데 매우 효과적인 도구입니다.

자주 묻는 질문과 답변

Q: 열충격 시험을 꼭 해야 하나요?

A: 제품이 온도 변화가 있는 환경에서 사용된다면 필수입니다. 특히 이종 소재를 사용했다면 초기 설계 단계에서의 검증이 추후 발생할 리콜이나 제품 파손 비용을 방지하는 가장 저렴한 방법입니다.

Q: 크랙이 발생하면 무조건 부품을 폐기해야 하나요?

A: 크랙의 위치와 크기에 따라 다릅니다. 표면의 미세한 크랙은 제품의 기능에 큰 지장이 없을 수도 있으나, 접합면을 따라 진행되는 크랙은 구조적 파괴로 이어질 수 있으므로 즉각적인 설계 변경이 필요합니다.

Q: 가장 효과적인 응력 완화 방법은 무엇인가요?

A: 소재 간의 열팽창 계수 차이를 줄이는 것이 근본적인 해결책이지만, 그것이 어렵다면 접합부의 형상을 최적화하여 응력을 분산시키는 것이 가장 비용 효율적입니다.

이종 소재 접합부의 열충격 문제는 재료공학의 핵심적인 과제 중 하나입니다. 소재가 가진 특성을 깊이 이해하고, 온도 변화에 따라 내부에서 일어나는 미세한 변화를 예측할 수 있다면 더욱 견고하고 안전한 제품을 설계할 수 있습니다. 위에서 언급한 설계 원칙과 관리 방법들을 실무에 적용하여, 더 높은 품질의 제품을 생산하는 데 도움이 되기를 바랍니다.
