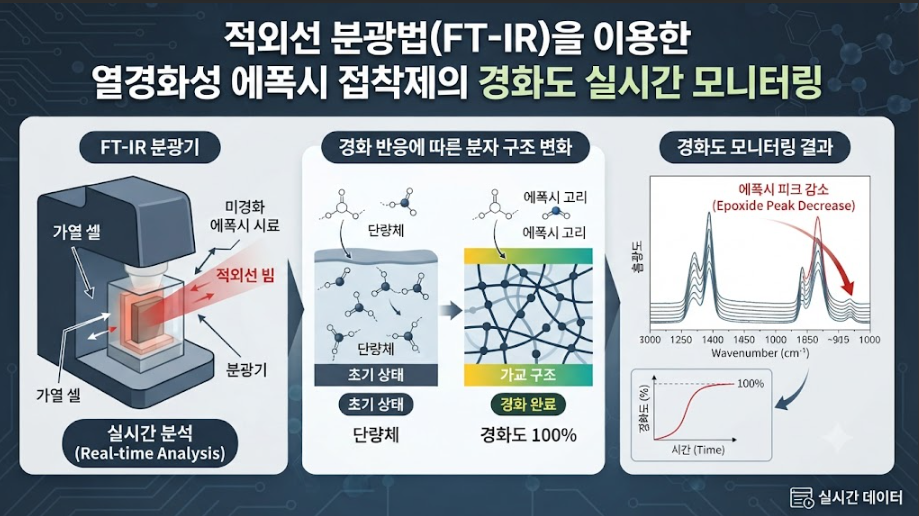

적외선 분광법(FT-IR)을 이용한 열경화성 에폭시 접착제의 경화도 실시간 모니터링

에폭시 접착제의 경화 과정을 눈으로 확인하는 기술

우리가 일상에서 흔히 사용하는 에폭시 접착제는 두 가지 성분을 섞으면 단단하게 굳는 마법 같은 소재입니다. 하지만 이 접착제가 언제 완벽하게 굳었는지, 즉 ‘경화도’가 어느 정도인지 알기는 매우 어렵습니다. 겉은 딱딱해 보여도 내부가 덜 굳었을 수 있고, 반대로 너무 오래 가열하면 소재가 열화될 수도 있습니다. 이러한 문제를 해결하기 위해 산업 현장과 연구실에서는 적외선 분광법(FT-IR)을 활용하여 실시간으로 경화 과정을 모니터링합니다. 이 기술은 접착제의 품질을 결정짓는 핵심 지표를 눈에 보이는 데이터로 변환해 줍니다.

적외선 분광법이란 무엇인가

적외선 분광법(Fourier Transform Infrared Spectroscopy, FT-IR)은 물질에 적외선을 쪼여 분자 내부의 진동을 분석하는 장비입니다. 분자는 각자 고유한 결합 구조를 가지고 있으며, 특정 파장의 적외선을 흡수하는 성질이 있습니다. 에폭시 접착제에는 에폭시 고리(Epoxy ring)라는 특정 구조가 있는데, 이 접착제가 경화되면서 에폭시 고리가 끊어지고 새로운 결합이 형성됩니다. FT-IR 장비는 바로 이 에폭시 고리가 사라지는 속도를 실시간으로 추적함으로써, 접착제가 현재 얼마나 굳었는지를 정확히 계산해 냅니다.

왜 실시간 모니터링이 중요한가

접착제 경화 공정에서 시간은 곧 비용이자 품질입니다. 너무 일찍 다음 공정으로 넘어가면 접착 불량이 발생하고, 너무 늦게까지 가열하면 에너지가 낭비됩니다. 실시간 모니터링이 필요한 이유는 다음과 같습니다.

• 품질 일관성 유지: 매번 동일한 강도의 접착 품질을 보장할 수 있습니다.

• 공정 시간 최적화: 가장 빠르게 경화되는 최적의 온도와 시간을 찾아내어 생산 효율을 극대화합니다.
• 불량률 감소: 경화가 덜 된 제품이 출하되는 것을 사전에 방지합니다.
• 연구 개발 가속화: 새로운 배합의 접착제를 개발할 때 경화 특성을 즉각적으로 파악할 수 있습니다.

에폭시 접착제의 경화 방식에 따른 분류

모든 에폭시 접착제가 똑같은 방식으로 굳지는 않습니다. 현장에서는 크게 다음과 같은 유형으로 나뉩니다.

• 상온 경화형: 경화제와 주제를 섞는 즉시 반응이 시작됩니다. 반응 속도가 느려 FT-IR로 긴 호흡의 변화를 관찰하기 좋습니다.

• 가열 경화형: 일정 온도 이상에서만 반응합니다. 오븐이나 히터를 사용하며, 온도 변화에 따른 급격한 경화 반응을 모니터링하는 것이 핵심입니다.
• UV 경화형: 자외선을 쪼이면 순식간에 굳습니다. 반응 속도가 매우 빨라 초고속 분석이 가능한 특수 FT-IR 장비가 필요합니다.

실생활과 산업 현장에서의 활용 사례

이 기술은 단순히 실험실에만 머물지 않습니다. 항공기 부품의 탄소 섬유 복합재 제작, 반도체 패키징, 자동차 전장 부품 조립 등 정밀한 접착이 요구되는 모든 곳에 쓰입니다. 예를 들어, 항공기 날개를 제작할 때 접착제가 완전히 경화되지 않은 상태에서 비행기가 운행된다면 치명적인 사고로 이어질 수 있습니다. 이때 FT-IR 모니터링은 구조적 안전성을 담보하는 최후의 보루 역할을 합니다.

흔한 오해와 진실

오해 1: 경화가 다 끝난 것 같으면 굳이 더 모니터링할 필요가 없다

진실: 겉보기에 딱딱하다고 해서 내부 화학 반응이 모두 끝난 것은 아닙니다. 잔류 에폭시기가 남아있으면 시간이 지남에 따라 물성이 변하거나 노화가 빨리 진행될 수 있습니다. 100% 경화도를 확인하는 것이 장기적인 내구성을 결정합니다.

오해 2: FT-IR 장비는 너무 비싸서 중소기업은 사용하기 어렵다

진실: 과거에는 고가의 장비가 주를 이루었지만, 최근에는 휴대용 FT-IR이나 공정 맞춤형 소형 센서가 많이 보급되고 있습니다. 공정 전체를 분석하기보다 핵심 포인트만 측정하는 방식으로 비용을 크게 절감할 수 있습니다.

전문가가 제안하는 경화 모니터링 팁

현장에서 성공적으로 경화를 모니터링하기 위해 전문가들은 다음과 같은 조언을 건넵니다.

• 베이스라인 설정: 먼저 경화 전 상태와 완전히 경화된 상태의 스펙트럼을 각각 측정하여 기준점을 잡으세요. 이것이 데이터 해석의 나침반이 됩니다.

• 온도 보정: 에폭시 반응은 온도에 민감합니다. 측정 시점의 온도가 데이터에 영향을 줄 수 있으므로, 반드시 온도 센서를 함께 사용하여 보정 값을 입력하십시오.
• 피크 선택의 중요성: 여러 신호 중에서 가장 명확하게 사라지는 피크(예: 915cm-1 부근의 에폭시 고리 진동)를 선택하여 분석해야 오차를 줄일 수 있습니다.
• 데이터의 디지털화: 수집된 스펙트럼 데이터를 CSV 파일 등으로 변환하여 관리하면, 향후 품질 문제 발생 시 추적 조사가 훨씬 쉬워집니다.

비용 효율적인 활용 방법

모든 공정에 고가의 장비를 도입할 수는 없습니다. 비용 효율을 높이는 전략은 다음과 같습니다.

• 샘플링 검사 도입: 모든 제품을 실시간 측정하는 대신, 공정의 시작과 끝 혹은 배치(Batch)별로 대표 샘플을 선정하여 집중 분석합니다.
• 중고 장비 및 리퍼비시 장비 활용: FT-IR은 광학 장비이므로 관리만 잘 되면 수명이 깁니다. 신뢰할 수 있는 업체로부터 리퍼비시 장비를 구매하면 초기 투자비를 절반 이하로 줄일 수 있습니다.
• 모듈형 센서 활용: 공정 라인 전체를 분석하는 대형 장비 대신, 특정 접착 포인트에만 부착하는 근적외선(NIR) 프로브 등을 활용하면 훨씬 경제적입니다.

자주 묻는 질문과 답변

Q: FT-IR 측정 시 접착제가 장비에 달라붙지 않나요?

A: 다이아몬드나 셀레늄화 아연(ZnSe) 크리스탈을 사용하는 ATR(감쇠 전반사) 방식을 사용하면, 접착제를 직접 올려놓아도 쉽게 닦아낼 수 있으며 장비 손상 없이 측정 가능합니다.

Q: 경화도가 95%라면 공정을 멈춰도 될까요?

A: 제품의 용도에 따라 다릅니다. 일반적인 조립용이라면 95%로도 충분할 수 있지만, 고온 고압을 견뎌야 하는 구조용 접착제라면 99% 이상의 완벽한 경화도를 목표로 하는 것이 좋습니다.

Q: 실시간 모니터링을 하면 경화 속도가 더 빨라지나요?

A: 모니터링 자체가 반응을 가속하지는 않습니다. 하지만 공정 조건을 실시간으로 피드백하여 최적의 온도 프로파일을 유지하게 함으로써, 결과적으로 가장 효율적인 시간 내에 최대의 경화도를 달성할 수 있도록 돕습니다.

데이터 해석의 기초

FT-IR 차트를 보면 수많은 파형이 나타납니다. 초보자라면 당황할 수 있지만, 핵심은 ‘변화’입니다. 특정 파수(wavenumber)에서 나타나는 피크의 높이가 시간이 지남에 따라 낮아지는지, 혹은 반대로 높아지는지를 관찰하십시오. 경화가 진행될수록 에폭시기의 신호는 작아지고, 경화제와 반응하여 생성된 히드록시기(-OH)의 신호는 커집니다. 이 두 신호의 비율을 계산하는 것만으로도 경화도를 수치화할 수 있습니다. 엑셀을 활용해 간단한 수식을 입력해 두면, 측정 즉시 경화율(%)이 자동으로 계산되도록 세팅할 수 있습니다.

미래 기술의 전망

앞으로는 인공지능(AI)이 결합된 FT-IR 시스템이 보편화될 것입니다. 사람이 일일이 피크를 분석하지 않아도, AI가 실시간 스펙트럼 데이터를 학습하여 경화 완료 시점을 자동으로 알려주고 기계까지 멈추게 하는 스마트 팩토리 환경이 구축되고 있습니다. 에폭시 접착제의 경화 모니터링은 이제 단순한 측정 단계를 넘어, 공정 자동화와 지능화의 핵심적인 한 축을 담당하게 될 것입니다. 이러한 변화는 더 안전하고 튼튼한 제품을 만드는 데 기여할 것이며, 관련 종사자들에게는 새로운 기회이자 필수적인 역량이 될 것입니다.
