접착 계면의 엑스선 광전자 분광법(XPS) 분석을 통한 화학적 결합 상태 평가


접착 계면의 비밀을 밝히는 엑스선 광전자 분광법 이해하기
우리가 일상에서 사용하는 스마트폰, 자동차, 비행기, 그리고 의료용 임플란트에 이르기까지 현대 기술의 핵심은 서로 다른 물질을 얼마나 단단하게 붙이느냐에 달려 있습니다. 하지만 눈에 보이는 접착제는 빙산의 일각일 뿐입니다. 실제로 접착력이 결정되는 곳은 두 물질이 맞닿아 있는 아주 얇은 영역인 ‘접착 계면’입니다. 이 계면에서 원자들이 어떤 화학적 결합을 이루고 있는지 분석하는 것은 제품의 내구성과 신뢰성을 결정짓는 가장 중요한 작업입니다. 이때 가장 강력한 도구로 사용되는 것이 바로 엑스선 광전자 분광법, 즉 XPS(X-ray Photoelectron Spectroscopy)입니다.
엑스선 광전자 분광법의 기본 원리

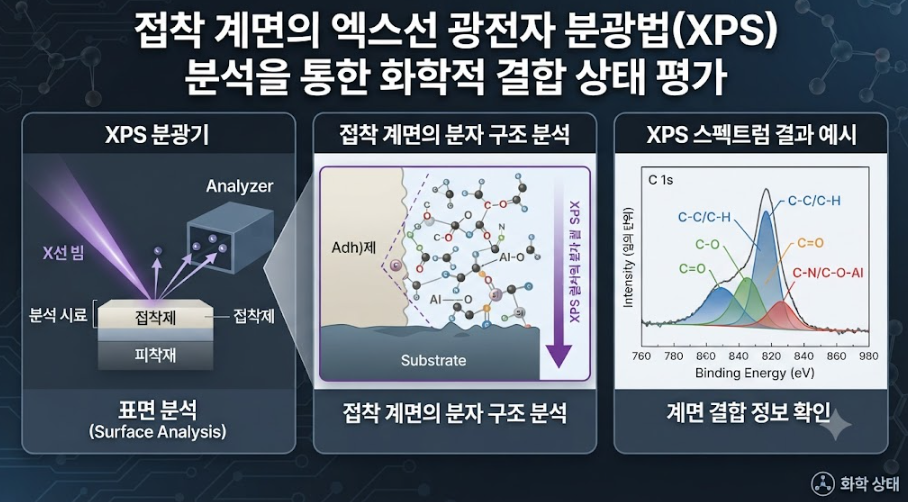

XPS는 시료 표면에 강력한 엑스선을 쏘아 표면에서 튀어나오는 전자(광전자)의 에너지를 측정하는 분석법입니다. 이 에너지를 분석하면 해당 원자가 어떤 화학적 상태로 존재하는지 정확히 알 수 있습니다. 예를 들어, 단순히 금속 원자가 존재하는지뿐만 아니라, 그 금속이 산소와 결합했는지, 탄소와 결합했는지, 혹은 금속 단독으로 존재하는지까지 구분해낼 수 있습니다.
접착 계면 분석에서 XPS가 중요한 이유는 다음과 같습니다.
- 표면 민감도: XPS는 시료 표면으로부터 약 5~10 나노미터(nm) 깊이까지만 정보를 얻습니다. 이는 접착제가 물질과 반응하는 딱 그 얇은 층을 분석하기에 최적입니다.
- 화학적 상태 분석: 원소의 종류뿐만 아니라 결합 상태(산화수, 결합 대상 등)를 파악하여 접착력이 왜 강한지 혹은 왜 약한지 원인을 밝혀냅니다.
- 정량 분석: 특정 결합이 어느 정도 비율로 존재하는지 수치화할 수 있어 공정 최적화의 지표가 됩니다.
실생활과 산업 현장에서의 활용 사례
XPS 분석은 단순히 실험실의 장난감이 아닙니다. 우리 삶을 바꾸는 다양한 산업 분야에서 핵심적인 역할을 하고 있습니다.
반도체 및 디스플레이 산업
반도체 칩 내부의 미세한 배선들이 기판에 단단히 붙어 있지 않으면 제품은 즉시 고장 납니다. XPS를 통해 접착 촉진제(Adhesion Promoter)가 표면과 얼마나 잘 반응했는지, 잔류 오염물질이 접착을 방해하고 있지는 않은지 확인합니다.
자동차 및 항공우주 산업
가벼우면서도 강한 탄소섬유 복합재료를 사용할 때, 수지와 섬유 사이의 계면 결합력은 안전과 직결됩니다. 제조사는 XPS를 사용하여 표면 처리 공정이 섬유의 화학적 구조를 얼마나 효과적으로 변화시켰는지 검증합니다.
의료기기 분야
인체 내부에 삽입되는 임플란트는 생체 적합성이 중요합니다. 금속 표면의 화학적 상태를 분석하여 인체 조직과 더 잘 결합하도록 표면을 개질하는 연구에 XPS가 필수적으로 사용됩니다.
접착 계면 분석 시 주의해야 할 핵심 팁
XPS는 강력한 도구이지만, 데이터를 올바르게 해석하기 위해서는 몇 가지 주의 사항이 있습니다. 실무자와 연구자들이 흔히 놓치는 부분들을 정리했습니다.
시료 준비의 중요성
XPS는 초고진공 상태에서 측정됩니다. 따라서 시료에 수분이 있거나 휘발성 유기 화합물이 묻어 있으면 진공도를 떨어뜨리고 정확한 데이터를 얻을 수 없습니다. 시료를 깨끗하게 세척하고 건조하는 과정이 분석 결과의 80%를 결정합니다.
데이터 보정의 필수성
측정 중에 시료 표면에 전자가 축적되면 에너지가 왜곡되는 ‘대전 현상(Charging effect)’이 발생합니다. 이를 보정하기 위해 탄소 1s(C 1s) 피크를 기준으로 에너지를 맞추는 작업이 반드시 필요합니다. 이 보정을 소홀히 하면 결합 상태를 잘못 해석하는 오류를 범하게 됩니다.
표면 오염의 함정
대기 중에 노출된 모든 물질의 표면에는 탄소 오염층이 존재합니다. 이 오염층이 접착 계면의 데이터인지, 아니면 단순히 공기 중의 먼지인지 구분하는 통찰력이 필요합니다. 경우에 따라 아르곤 이온 빔으로 표면을 아주 얇게 깎아내는 ‘스퍼터링’ 과정을 거쳐야 할 수도 있습니다.
흔한 오해와 사실 관계
오해: XPS로 시료 내부의 결합 상태를 모두 알 수 있다?
사실: XPS는 표면 분석 장비입니다. 시료 내부의 정보를 알고 싶다면 다른 장비(예: TEM, EDS)를 병행해야 합니다. XPS는 오직 수 나노미터 깊이의 ‘계면’에 특화되어 있습니다.
오해: 분석 결과가 바로 접착력의 강도를 나타낸다?
사실: XPS는 화학적 결합 상태를 보여줄 뿐, 물리적인 접착 강도를 직접 측정하지는 않습니다. 화학적 결합 상태가 좋다고 해서 반드시 접착력이 강한 것은 아니며, 물리적인 거칠기(Roughness) 등 다른 요소도 고려해야 합니다.
오해: 모든 원소를 동일한 정확도로 분석할 수 있다?
사실: XPS는 수소(H)와 헬륨(He)을 검출할 수 없습니다. 수소 결합은 접착에서 매우 중요하지만, XPS로는 직접 볼 수 없기에 다른 분광법(FT-IR 등)을 함께 활용해야 합니다.
비용 효율적인 분석 전략
XPS 분석 장비는 가격이 매우 비싸고 유지보수 비용도 상당합니다. 따라서 효율적인 활용 전략이 필요합니다.
- 사전 선별 작업: 모든 시료를 XPS로 분석하기보다는, 접착력이 우수한 샘플과 불량인 샘플을 먼저 선별하여 비교 분석하는 것이 비용을 절감하는 길입니다.
- 공공 인프라 활용: 대학이나 국가 연구소의 공동 기기 센터를 활용하면 장비 구입 비용 없이 합리적인 비용으로 전문적인 분석 서비스를 받을 수 있습니다.
- 데이터 해석 서비스 활용: 장비 운용보다 중요한 것은 결과 해석입니다. 전문가에게 데이터 해석을 의뢰하면 시행착오를 줄여 전체적인 연구 개발 비용을 단축할 수 있습니다.
전문가가 제안하는 접착 계면 분석의 미래
접착 기술의 발전과 함께 XPS 분석의 트렌드도 변화하고 있습니다. 최근에는 ‘인시튜(In-situ) 분석’이 주목받고 있습니다. 이는 접착제가 경화되는 과정이나 환경 변화에 따른 계면의 화학적 변화를 실시간으로 관찰하는 기술입니다. 또한, 인공지능(AI)을 활용한 스펙트럼 피크 분리 기술이 도입되어 복잡한 계면 데이터에서도 더욱 빠르고 정확하게 화학적 상태를 추출해내고 있습니다.
접착 계면을 이해하는 것은 단순히 물질을 붙이는 기술을 넘어, 제품의 수명을 연장하고 자원을 절약하는 환경 친화적인 공정 설계로 이어집니다. XPS 분석을 통해 눈에 보이지 않는 원자들의 대화를 읽어내는 능력이야말로 차세대 소재 산업을 이끄는 가장 강력한 경쟁력이 될 것입니다. 여러분의 제품이 왜 잘 붙지 않는지, 혹은 왜 더 단단하게 붙어야 하는지에 대한 해답은 바로 엑스선이 닿는 그 얇은 표면, 계면의 화학적 결합 상태 속에 숨겨져 있습니다.
자주 묻는 질문과 답변
질문: XPS 분석을 위해 시료 크기는 어느 정도여야 하나요?
답변: 일반적으로 수 센티미터 크기의 평평한 시료가 가장 좋습니다. 하지만 분석 장비의 종류에 따라 아주 작은 칩 형태나 분말 형태도 분석이 가능하므로 사전에 분석 기관과 상담하는 것이 좋습니다.
질문: 측정 시간이 얼마나 걸리나요?
답변: 단순 정량 분석은 1시간 이내에 가능하지만, 화학적 상태를 상세히 분석하기 위한 고해상도 스캔은 수 시간이 소요될 수 있습니다. 시료의 개수와 분석하고자 하는 원소의 종류에 따라 달라집니다.
질문: XPS 데이터 분석이 초보자에게 어려운가요?
답변: 그렇습니다. 피크 분리(Deconvolution) 과정에서 주관이 개입될 여지가 많기 때문에, 해당 분야의 전문 지식과 풍부한 경험이 필요합니다. 처음에는 전문가의 도움을 받아 데이터 해석의 기준을 잡는 것을 권장합니다.
질문: 접착 계면 분석 외에 XPS는 어디에 쓰이나요?
답변: 촉매의 활성 상태 확인, 금속 부식 연구, 배터리 전극의 표면 분석, 나노 입자의 구조 분석 등 표면 화학이 중요한 모든 분야에서 핵심적인 역할을 합니다.
