초음파 탐상 검사(UT)를 이용한 접착 조인트 내부의 디본딩(Debonding) 및 결함 비파괴 검출 원리

초음파 탐상 검사로 확인하는 접착 조인트의 숨겨진 결함

현대 산업에서 접착 기술은 나사나 용접을 대체하며 자동차, 항공기, 전자제품 등 다양한 분야에서 핵심적인 결합 방식으로 자리 잡았습니다. 하지만 접착은 겉으로 보기에 완벽해 보여도 내부적으로는 접착제가 제대로 붙지 않은 디본딩(Debonding)이나 기포 같은 결함이 발생할 수 있습니다. 이러한 결함을 눈으로 확인하는 것은 불가능하기 때문에 초음파 탐상 검사(Ultrasonic Testing, UT)가 필수적입니다. 이 글에서는 초음파를 활용해 보이지 않는 접착면의 안전성을 검사하는 원리와 실무적인 활용법을 상세히 설명합니다.

초음파 탐상 검사의 기본 원리

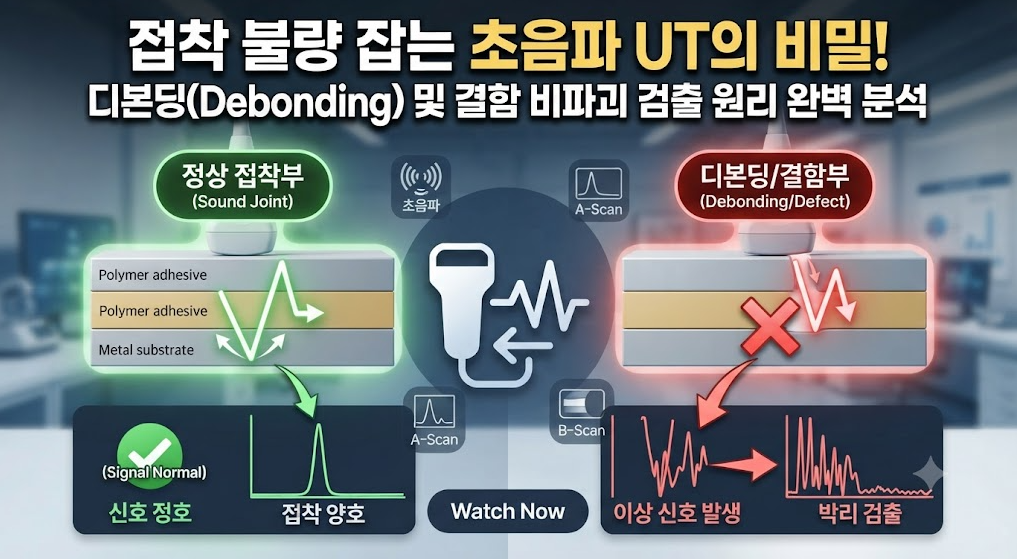

초음파 탐상 검사는 사람의 귀에 들리지 않는 높은 주파수의 소리 파동을 재료 내부로 쏘아 보내는 방식입니다. 이 파동은 재료를 통과하며 진행하다가 재료의 밀도가 변하거나 결함이 있는 지점을 만나면 반사되어 돌아옵니다. 접착 조인트의 경우, 두 재료가 완벽하게 붙어 있다면 초음파가 매끄럽게 통과하거나 특정 패턴으로 반사되지만, 접착이 떨어져 있는 디본딩 구간을 만나면 공기층이 형성되어 초음파가 급격하게 반사되거나 감쇠합니다. 검사 장비는 이 신호의 시간 차이와 강도를 분석하여 결함의 위치와 크기를 시각적으로 보여줍니다.

접착 조인트에서 발생하는 주요 결함 유형

• 디본딩(Debonding): 접착제와 피착재 사이의 결합이 물리적으로 분리된 상태로, 구조적 강도를 급격히 저하시키는 가장 치명적인 결함입니다.

• 보이드(Void): 접착제 내부나 접착면 사이에 공기 방울이 갇혀 있는 상태입니다. 미세한 보이드가 모이면 전체적인 접착 성능이 저하됩니다.
• 접착제 부족(Starved Joint): 설계된 양보다 접착제가 적게 도포되어 하중을 견디지 못하는 상태입니다.
• 경화 불량(Under-cure): 온도나 시간 부족으로 접착제가 완전히 굳지 않아 강도가 현저히 낮은 상태입니다.

초음파 검사가 산업 현장에서 중요한 이유

접착 조인트는 외부에서 보이지 않는 내부 결함이 치명적인 사고로 이어질 수 있습니다. 예를 들어 자동차의 차체 접착 부위나 항공기의 날개 패널에서 디본딩이 발생하면 진동에 의해 결함이 급속도로 확산되어 구조적 붕괴를 초래할 수 있습니다. 초음파 탐상 검사는 제품을 파괴하지 않고 내부를 들여다볼 수 있는 비파괴 검사(Non-Destructive Testing) 방식이기에 생산 라인에서 완성된 제품의 품질을 보증하는 데 최적화되어 있습니다.

실무에서 활용하는 초음파 검사 방법

실제 현장에서는 검사 목적과 제품의 형태에 따라 다음과 같은 방법을 선택합니다.

펄스 에코 방식

하나의 탐촉자에서 초음파를 쏘고 반사되어 돌아오는 신호를 측정합니다. 한쪽 면만 접근 가능할 때 유용하며, 결함의 깊이를 정밀하게 측정할 수 있습니다.

투과 방식

한쪽에서 초음파를 쏘고 반대편에서 수신하는 방식입니다. 접착층을 통과한 신호의 감쇠 정도를 확인하여 전체적인 접착 균일도를 파악하는 데 효과적입니다.

위상 배열 초음파 탐상

여러 개의 작은 초음파 소자를 배열하여 빔의 방향을 조절하는 첨단 방식입니다. 복잡한 형상의 접착면도 빠르고 정확하게 스캔할 수 있어 최근 대형 산업 현장에서 선호됩니다.

오해와 진실 그리고 전문가의 조언

많은 분이 초음파 검사를 하면 모든 결함을 100% 찾아낼 수 있다고 생각하지만, 이는 사실과 다릅니다. 초음파는 재료의 밀도 차이를 이용하기 때문에, 접착제와 피착재의 밀도가 너무 비슷하면 결함 신호가 명확하지 않을 수 있습니다. 또한, 매우 미세한 미세 균열은 초음파의 파장보다 작아 검출이 어려울 수 있습니다.

전문가가 전하는 실무 팁

• 표면 처리의 중요성: 초음파 검사 전에 피착재 표면의 이물질을 제거해야 정확한 데이터가 나옵니다.

• 커플런트(Couplant) 사용: 탐촉자와 재료 사이의 공기를 제거하기 위해 젤이나 오일을 적절히 사용해야 초음파가 손실 없이 전달됩니다.
• 데이터베이스 구축: 검사 데이터가 쌓이면 특정 제품군에서 자주 발생하는 결함 위치를 예측할 수 있어 검사 시간을 단축할 수 있습니다.

비용 효율적인 검사 시스템 구축 전략

비파괴 검사 장비는 고가인 경우가 많습니다. 따라서 모든 공정에 적용하기보다는 전략적인 접근이 필요합니다.

• 핵심 부위 선별: 구조적 하중이 많이 걸리는 조인트 부위를 우선 검사 대상으로 설정합니다.
• 자동화 시스템 도입: 생산 속도가 빠르다면 로봇 팔에 탐촉자를 부착하여 반복적인 검사를 자동화하는 것이 장기적으로 인건비를 절감합니다.
• 표준 시편 활용: 매번 장비를 교정할 때마다 표준 결함이 포함된 시편을 사용하면 오차를 줄이고 검사 신뢰도를 높여 재검사 비용을 줄일 수 있습니다.
• 소프트웨어 활용: 자동 분석 알고리즘이 탑재된 장비를 사용하면 작업자의 숙련도에 따른 편차를 줄여 검사 효율을 극대화할 수 있습니다.

자주 묻는 질문과 답변

Q: 접착제 종류에 따라 검사 난이도가 다른가요?

A: 네, 접착제의 밀도와 탄성 계수에 따라 초음파의 전달 속도가 달라집니다. 고무 계열의 탄성이 높은 접착제는 초음파를 흡수하는 성질이 강해 검사가 더 까다로울 수 있습니다.

Q: 초음파 검사로 접착 강도 자체를 측정할 수 있나요?

A: 초음파는 결함의 유무를 확인하는 데는 탁월하지만, 접착제 자체가 가진 화학적 결합력(접착 강도)을 직접 측정하기는 어렵습니다. 다만, 결함이 없는 상태를 확인하여 간접적으로 품질을 보증하는 역할을 합니다.

Q: 검사 결과는 어떻게 해석해야 하나요?

A: 일반적으로 신호의 진폭이 높게 나타나면 결함이 존재할 가능성이 큽니다. 하지만 재료 내부의 구조적 특성에 의한 반사 신호도 있을 수 있으므로, 반드시 숙련된 검사원이 기준치와 비교하여 판단해야 합니다.

Q: 현장에서 휴대용 장비를 사용해도 괜찮을까요?

A: 최근 기술 발전으로 휴대용 장비도 정밀도가 매우 높아졌습니다. 현장 유지보수나 대형 구조물의 국부적인 검사에는 충분히 효과적입니다.

접착 조인트의 비파괴 검사는 단순히 결함을 찾는 행위를 넘어 제품의 신뢰성과 안전을 지키는 최종 관문입니다. 초음파 탐상 검사의 원리를 명확히 이해하고, 각 현장의 상황에 맞는 적절한 검사 기법을 도입한다면 품질 사고를 미연에 방지하고 생산성을 높이는 데 큰 도움이 될 것입니다.
