플립칩 패키징에서 비전도성 필름(NCF)의 열압착 공정 중 보이드 억제 메커니즘

플립칩 패키징과 비전도성 필름의 이해

오늘날 우리가 사용하는 스마트폰, 고성능 컴퓨터, 자율주행 자동차의 핵심에는 반도체 칩이 있습니다. 이 칩들은 아주 작은 크기 안에 수십억 개의 트랜지스터를 담고 있는데, 이 칩을 외부 회로와 연결하고 보호하는 과정을 패키징이라고 합니다. 그중에서도 플립칩 패키징은 칩의 회로 면을 아래로 뒤집어 기판과 직접 연결하는 방식으로, 전기적 신호 전달 경로를 최소화하여 고속 데이터 처리에 유리합니다. 여기서 칩과 기판 사이의 좁은 틈을 채우고 전기적 절연과 기계적 고정을 담당하는 재료가 바로 비전도성 필름, 즉 NCF(Non-Conductive Film)입니다.

NCF는 열과 압력을 가하면 액체 상태로 녹았다가 다시 굳어지는 열가소성 수지 기반의 접착제입니다. 이 공정에서 가장 큰 기술적 난제는 바로 보이드(Void) 발생입니다. 보이드는 공정 중에 갇힌 미세한 기포를 의미하는데, 이 기포가 칩 아래에 남으면 전기적 단락을 유발하거나 열 방출을 방해하여 반도체의 수명을 급격히 떨어뜨립니다. 따라서 보이드 억제는 고성능 반도체 제조의 성패를 가르는 핵심 공정 기술입니다.

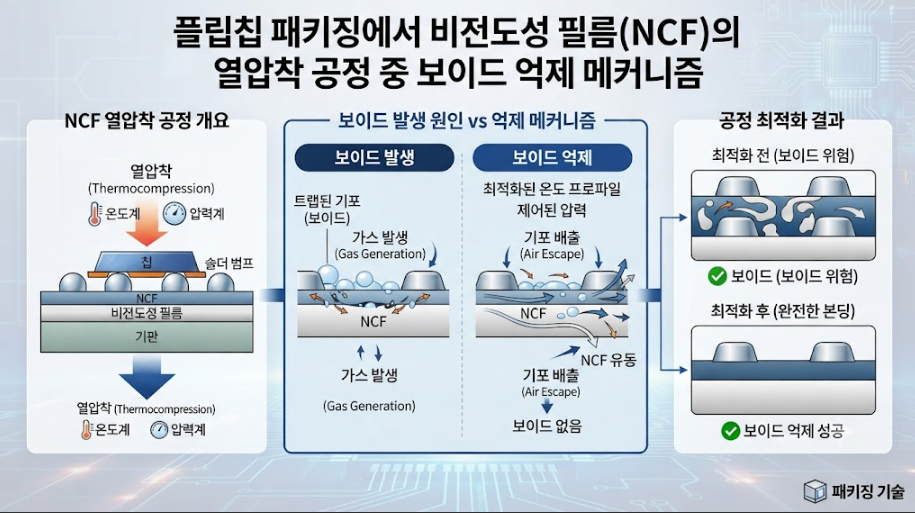

열압착 공정에서 보이드가 발생하는 원인

열압착 공정은 NCF 필름을 칩과 기판 사이에 두고 고온과 고압을 가해 접착하는 방식입니다. 이 과정에서 보이드는 왜 생기는 것일까요? 주요 원인은 크게 세 가지로 압축할 수 있습니다.

• 공기 포획: 필름이 칩과 기판 사이를 덮을 때, 표면의 거칠기나 패턴 사이사이에 공기가 미처 빠져나가지 못하고 갇히는 경우입니다.

• 휘발성 성분 방출: NCF 내부에는 접착력을 높이거나 경화 속도를 조절하기 위한 화학 첨가제들이 들어있습니다. 열을 가할 때 이 물질들이 기화하면서 기포를 형성합니다.
• 불균일한 유동성: 필름이 녹는 속도와 기판의 범프(칩과 기판을 잇는 금속 돌기)를 감싸는 속도가 맞지 않으면, 유체가 흐르면서 병목 현상이 생겨 그 뒤로 빈 공간이 남게 됩니다.

보이드 억제를 위한 실용적인 기술 전략

현장의 엔지니어들은 보이드를 줄이기 위해 다양한 공정 매개변수를 최적화합니다. 이를 효과적으로 관리하는 방법들을 정리해 드립니다.

진공 환경의 활용

가장 근본적인 해결책은 진공 상태에서 공정을 진행하는 것입니다. 기압을 낮추면 공기가 존재할 확률이 줄어들고, 필름 내부에서 발생하는 가스도 밖으로 훨씬 쉽게 배출됩니다. 최근의 고성능 패키징 장비는 대부분 진공 챔버 기능을 포함하고 있습니다.

단계별 압력 프로파일 설계

처음부터 강한 압력을 가하면 필름이 너무 빨리 굳어버려 공기가 빠져나갈 통로가 막힙니다. 대신 초기에는 낮은 압력으로 필름을 충분히 녹여 유동성을 확보하고, 기포가 밖으로 빠져나갈 시간을 준 뒤, 마지막에 높은 압력을 가해 완전히 밀착시키는 다단계 압력 프로파일링이 매우 효과적입니다.

필름의 화학적 설계 개선

소재 자체의 특성을 바꾸는 것도 방법입니다. 경화 반응이 일어나는 온도를 정밀하게 제어하여, 필름이 너무 빨리 고체화되지 않도록 시간을 벌어주는 촉매제를 사용합니다. 또한, 휘발성이 낮은 저분자량 성분을 배합하여 가스 발생 자체를 원천 차단하기도 합니다.

NCF 유형별 특성과 선택 가이드

모든 NCF가 동일한 특성을 가진 것은 아닙니다. 사용 목적에 따라 적절한 필름을 선택하는 것이 비용 효율성을 높이는 첫걸음입니다.

비용 효율적인 활용을 위해서는 무조건 비싸고 고성능인 필름을 선택하기보다, 제품의 요구 사양에 맞는 최소한의 스펙을 가진 필름을 선정해야 합니다. 예를 들어, 대량 생산이 필요한 저가형 모듈이라면 공정 시간을 단축할 수 있는 빠른 경화 속도의 필름이 보이드 억제 성능이 아주 뛰어난 고가 필름보다 경제적일 수 있습니다.

현장에서 자주 묻는 질문과 답변

질문: 보이드를 완전히 제거하는 것이 가능한가요?

답변: 이론적으로는 가능하지만, 현실적으로는 ‘허용 가능한 수준’으로 관리하는 것이 목표입니다. 반도체의 동작에 영향을 주지 않는 미세한 보이드까지 모두 잡으려 하면 공정 시간이 지나치게 길어져 비용이 상승합니다. 신뢰성 테스트를 통해 제품 성능을 저해하지 않는 보이드 크기와 개수의 임계치를 설정하는 것이 중요합니다.

질문: 온도와 압력 중 어느 것이 보이드 억제에 더 중요한가요?

답변: 둘 다 중요하지만, 초기 단계에서는 ‘온도에 의한 유동성’이 훨씬 중요합니다. 필름이 충분히 녹지 않은 상태에서 압력을 가하면 기포가 갇히기 쉽기 때문입니다. 따라서 온도를 먼저 제어하여 유동성을 확보하고 압력으로 마무리하는 순서가 정석입니다.

질문: 보이드 발생 여부를 어떻게 확인할 수 있나요?

답변: 가장 흔하게는 초음파 탐상기(CSAM)를 사용합니다. 칩 내부의 밀도 차이를 초음파로 감지하여 보이드의 위치와 크기를 시각화합니다. 더 정밀한 분석이 필요할 때는 X-ray 검사를 통해 단면을 확인하기도 합니다.

전문가가 제안하는 공정 최적화 조언

많은 현장 엔지니어들이 실수하는 부분 중 하나는 ‘무조건적인 압력 증가’입니다. 압력을 높이면 기포가 찌그러질 것이라 생각하지만, 사실 과도한 압력은 필름의 흐름을 방해하여 오히려 기포를 내부에 가두는 결과를 초래합니다.

성공적인 보이드 억제를 위해서는 다음의 세 가지를 기억하십시오.

• 첫째, 칩과 기판의 표면 청결도를 유지하십시오. 표면의 미세한 먼지는 기포가 자리 잡는 핵 역할을 합니다.

• 둘째, 필름의 보관 조건을 엄격히 지키십시오. NCF는 습기를 흡수하면 열을 가할 때 수증기가 발생하여 보이드의 주원인이 됩니다. 사용 전 제습 보관은 필수입니다.
• 셋째, 열압착 장비의 히팅 블록 평탄도를 주기적으로 점검하십시오. 칩 전체에 균일한 압력이 전달되지 않으면 특정 부위에서만 보이드가 집중적으로 발생하게 됩니다.

결국 보이드 억제는 단순히 하나의 변수를 조절하는 것이 아니라, 필름의 화학적 성질, 장비의 기계적 정밀도, 그리고 공정 환경의 청결도가 삼박자를 이룰 때 달성할 수 있습니다. 데이터 기반의 공정 관리를 통해 불량률을 낮추고 생산성을 높이는 것이야말로 스마트 팩토리 시대의 가장 강력한 경쟁력이 될 것입니다.
