마이크로 나노 인덴테이션(Nanoindentation) 기법을 활용한 경화 접착층의 국부 물성 평가

마이크로 나노 인덴테이션을 활용한 접착층 물성 평가의 세계

현대 산업에서 접착 기술은 단순히 두 물체를 붙이는 수준을 넘어섰습니다. 스마트폰, 반도체, 자동차 부품 등 첨단 제품의 내구성은 접착제가 얼마나 견고하게 버티느냐에 달려 있습니다. 하지만 눈에 보이지 않는 아주 얇은 접착층이 제대로 경화되었는지, 외부 충격에 얼마나 강한지 확인하기란 쉽지 않습니다. 이때 등장하는 핵심 기술이 바로 마이크로 및 나노 인덴테이션입니다. 이 기술은 아주 미세한 바늘로 재료를 살짝 눌러 그 반응을 측정함으로써 재료의 성질을 파악하는 정밀한 진단법입니다.

왜 접착층의 국부 물성 평가가 중요한가

접착제는 경화 과정에서 온도, 습도, 혼합 비율에 따라 물성이 크게 달라집니다. 전체적인 접착력은 좋아 보여도, 특정 부위는 덜 굳었거나 미세한 기포로 인해 약한 지점이 존재할 수 있습니다. 이를 거시적인 방법으로 확인하려면 제품 전체를 파괴해야 하지만, 인덴테이션 기법은 아주 작은 면적만 측정하므로 제품을 거의 손상시키지 않고도 내부의 균일성을 확인할 수 있습니다.

산업 현장에서의 구체적인 활용 분야

• 반도체 패키징: 칩과 기판 사이의 미세 접착층이 열팽창을 견딜 수 있는지 평가합니다.
• 디스플레이 산업: 유연한 디스플레이(폴더블폰)의 접착층이 반복적인 굽힘에 견디는 탄성 계수를 측정합니다.
• 자동차 전장 부품: 엔진룸 내부와 같은 고온 환경에서 접착제가 경화도를 유지하는지 검증합니다.
• 의료 기기: 생체 내에서 사용되는 생체 접착제의 경도와 내구성을 정밀하게 분석합니다.

마이크로 인덴테이션과 나노 인덴테이션의 차이점

이 두 기술은 측정하는 규모와 깊이에 따라 구분됩니다. 마이크로 인덴테이션은 상대적으로 큰 힘을 가해 수 마이크로미터 단위의 깊이를 측정하며, 나노 인덴테이션은 나노미터 단위의 극히 얕은 깊이와 미세한 하중을 제어합니다. 접착층이 매우 얇은 필름 형태라면 나노 인덴테이션이 필수적입니다.

실제 평가를 수행할 때 알아두어야 할 팁

인덴테이션은 단순히 누르는 것 같지만, 실제로는 매우 정교한 계산이 필요합니다. 올바른 데이터를 얻기 위한 전문가들의 조언을 정리했습니다.

• 표면 평탄도 확보: 접착제가 경화된 표면이 울퉁불퉁하면 측정값이 왜곡됩니다. 시편 준비 단계에서 최대한 평평하게 다듬는 것이 가장 중요합니다.
• 열팽창 주의: 실내 온도가 변하면 측정 장비와 시편이 미세하게 팽창하여 오차가 발생합니다. 온도 제어가 잘 되는 공간에서 측정해야 합니다.
• 기판 효과 배제: 접착층이 너무 얇으면 바늘이 접착제를 뚫고 아래쪽 기판까지 눌러버립니다. 접착층 두께의 10% 이내 깊이로 측정하는 것이 일반적인 원칙입니다.
• 연속 강성 측정: 일반적인 압입 방법보다 연속 강성 측정(CSM) 기법을 사용하면 압입 깊이에 따른 물성 변화를 한 번의 실험으로 연속적으로 확인할 수 있어 훨씬 효율적입니다.

흔히 오해하는 사실들과 진실

많은 이들이 “인덴테이션으로 얻은 경도값이 곧 인장 강도와 일치하겠지”라고 생각합니다. 하지만 이는 큰 오해입니다. 인덴테이션은 재료의 국부적인 변형 저항성을 측정하는 것이며, 인장 강도는 재료 전체의 응집력을 측정하는 것입니다. 두 값 사이에는 상관관계가 존재하지만, 동일한 수치는 아니므로 반드시 보정 계수를 사용해야 합니다.

또 다른 오해는 “경도가 높으면 접착력이 무조건 좋다”는 생각입니다. 접착제는 너무 딱딱하면 외부 충격에 쉽게 깨지고, 너무 부드러우면 하중을 버티지 못합니다. 따라서 인덴테이션을 통해 탄성 계수와 경도를 동시에 측정하여, 해당 접착제가 용도에 맞는 유연성을 갖췄는지 확인하는 과정이 반드시 필요합니다.

비용 효율적으로 분석을 진행하는 방법

고가의 장비를 직접 구매하기 어렵다면 다음과 같은 전략을 활용해보세요.

• 공용 장비 센터 활용: 각 지역의 테크노파크나 대학 내 공동기기센터에는 나노 인덴테이션 장비가 구비되어 있습니다. 시간당 비용을 지불하고 전문가의 도움을 받는 것이 장비 유지보수 비용보다 훨씬 경제적입니다.
• 표준 시편 제작: 여러 부품을 한꺼번에 측정할 수 있도록 동일한 조건의 표준 시편을 제작하여 의뢰하면 측정 횟수를 줄이고 비용을 절감할 수 있습니다.
• 소프트웨어 분석 활용: 데이터를 직접 해석하기 어렵다면, 측정 장비 제조사에서 제공하는 분석 소프트웨어를 적극적으로 활용하세요. 데이터 해석 시간을 대폭 줄일 수 있습니다.

전문가가 제안하는 성공적인 데이터 해석법

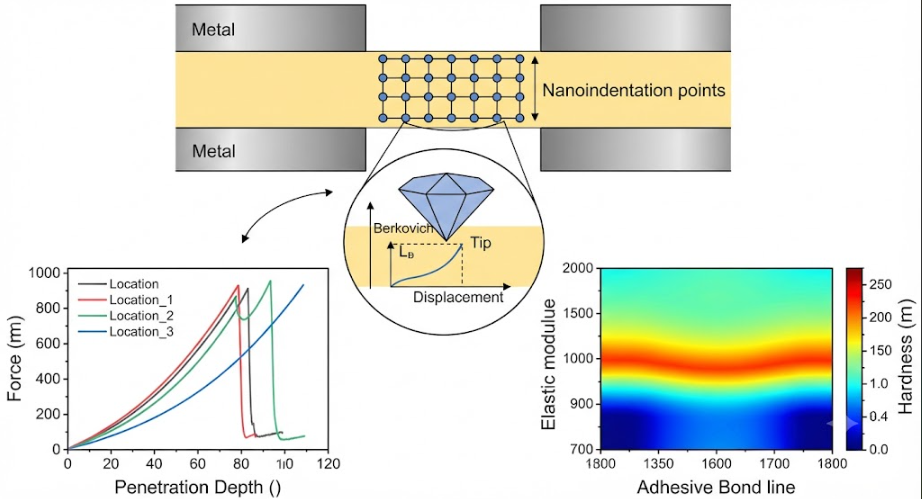

많은 사용자들이 단순히 결과값만 보고 실험을 끝냅니다. 하지만 진정한 가치는 ‘하중-변위 곡선’의 형태를 분석하는 데 있습니다. 곡선이 매끄럽지 않고 톱니 모양으로 튄다면 이는 접착층 내부에 미세한 균열이 발생했거나 이물질이 있다는 증거입니다. 또한, 하중을 제거했을 때 다시 돌아오는 복원력을 보면 재료의 탄성 회복력을 알 수 있습니다. 이처럼 곡선 하나하나를 꼼꼼히 살피는 습관이 접착 불량의 원인을 밝혀내는 열쇠가 됩니다.

마지막으로, 접착층은 시간이 지남에 따라 물성이 변하는 ‘시간 의존적 재료’입니다. 경화 직후의 물성뿐만 아니라, 제품이 출고되기 전까지의 시간 경과에 따른 물성 변화를 주기적으로 체크하는 것이 제품 신뢰성을 높이는 가장 확실한 방법입니다. 나노 인덴테이션은 이러한 변화를 추적하는 가장 강력하고 정밀한 현미경이자 저울 역할을 수행할 수 있습니다.
