플립칩 언더필 공정 중 보이드(Void) 발생이 패키지 열피로 수명에 미치는 영향 분석

플립칩 패키징과 언더필의 역할 이해하기

현대 전자 기기가 더욱 작고 얇아지면서 반도체 패키징 기술은 비약적인 발전을 거듭해 왔습니다. 그중에서도 플립칩(Flip Chip) 기술은 칩을 뒤집어 기판과 직접 연결하는 방식으로, 전기적 성능을 극대화하고 크기를 줄이는 데 핵심적인 역할을 합니다. 하지만 칩과 기판 사이의 좁은 간격은 열팽창 계수 차이로 인한 응력에 취약합니다. 이를 보완하기 위해 칩 아래 빈 공간을 에폭시 소재의 수지로 채우는 공정이 바로 언더필(Underfill)입니다.

언더필은 단순히 빈 공간을 메우는 것을 넘어, 칩과 기판 사이의 열팽창 차이를 완충하고 외부 충격으로부터 솔더 범프를 보호하는 지지대 역할을 합니다. 만약 이 과정에서 기포, 즉 보이드(Void)가 발생하면 패키지의 신뢰성에 치명적인 문제를 일으킬 수 있습니다.

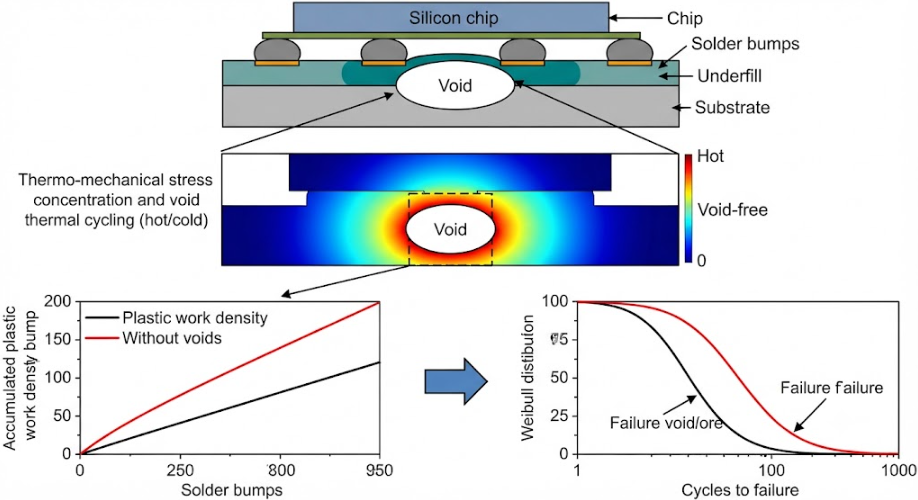

보이드가 패키지 열피로 수명에 미치는 치명적인 영향

보이드는 언더필 공정 중 유입된 공기나 휘발성 성분이 갇히면서 생기는 빈 공간을 말합니다. 이 작은 기포들은 단순히 눈에 보이는 결함이 아니라, 반도체의 수명을 갉아먹는 주범입니다. 보이드가 열피로 수명에 미치는 영향은 다음과 같습니다.

• 응력 집중 현상: 보이드 주변은 구조적으로 불연속적인 지점이 됩니다. 열이 가해지고 식는 과정에서 칩과 기판이 팽창과 수축을 반복할 때, 응력이 보이드 주변으로 집중되어 균열(Crack)이 발생하기 쉽습니다.

• 열 방출 방해: 반도체는 작동 중 많은 열을 발생시킵니다. 언더필은 열을 기판으로 전달하는 통로 역할도 하는데, 보이드가 존재하면 열 저항이 증가하여 칩 내부 온도가 비정상적으로 상승하게 됩니다.
• 수분 침투 경로: 보이드가 외부와 연결되어 있거나 내부에 존재할 경우, 습기가 침투하여 부식의 원인이 되거나 리플로우 공정 시 팝콘 현상(내부 습기 폭발)을 유발할 수 있습니다.

보이드 발생 유형과 그에 따른 특성

보이드는 발생 원인에 따라 몇 가지 유형으로 나뉩니다. 이를 파악하는 것이 공정 개선의 첫걸음입니다.

• 디스펜싱 관련 보이드: 언더필 수지를 도포할 때 공기가 함께 유입되는 경우입니다. 점도가 너무 높거나 도포 속도가 일정하지 않을 때 주로 발생합니다.
• 플로우 보이드: 수지가 칩 아래를 흘러가는 과정에서 솔더 범프에 막히거나 경로가 복잡하여 공기가 빠져나가지 못하고 갇히는 현상입니다.
• 가스 발생 보이드: 수지 내부에 포함된 휘발성 성분이 열에 의해 기화되면서 발생하는 보이드입니다. 주로 경화 과정에서 온도가 급격히 변할 때 나타납니다.

보이드를 줄이기 위한 실질적인 공정 팁

현장에서 보이드를 최소화하기 위해서는 정교한 공정 제어가 필수적입니다. 다음은 실무에서 활용할 수 있는 효과적인 전략들입니다.

• 진공 환경 활용: 가능하다면 진공 상태에서 언더필을 진행하여 공기 유입을 원천적으로 차단합니다.
• 도포 패턴 최적화: 칩의 크기와 범프 배열을 고려하여 수지가 공기를 밀어내며 자연스럽게 흐를 수 있는 최적의 도포 경로(I자형, L자형, U자형 등)를 설계해야 합니다.
• 온도 제어: 기판과 칩의 예열 온도를 적절히 조절하여 수지의 흐름성을 좋게 하고, 경화 온도를 단계적으로 높여 내부 기포가 빠져나갈 시간을 확보해야 합니다.
• 재료 선정: 휘발성 성분이 적고 흐름성이 우수한 언더필 소재를 선택하는 것만으로도 보이드 발생률을 크게 낮출 수 있습니다.

보이드에 관한 흔한 오해와 진실

많은 이들이 보이드에 대해 잘못 알고 있는 부분들이 있습니다. 이를 바로잡는 것이 올바른 품질 관리의 시작입니다.

오해: 보이드가 작으면 무시해도 된다?

사실: 아주 작은 보이드라도 위치가 범프 근처라면 응력 집중을 유발하여 조기 고장의 원인이 됩니다. 크기보다 ‘어디에 위치하는가’가 훨씬 중요합니다.

오해: 보이드 없는 언더필은 불가능하다?

사실: 완벽한 0%는 어렵지만, 공정 파라미터 최적화를 통해 신뢰성에 영향을 주지 않는 수준까지 제어하는 것은 충분히 가능합니다. 최근에는 자동 광학 검사(AOI)나 초음파 탐상 장비(CSAM)를 통해 미세 보이드까지 관리하는 추세입니다.

비용 효율적인 품질 관리 전략

모든 패키지를 고가의 장비로 전수 검사하는 것은 비용 부담이 큽니다. 따라서 다음과 같은 단계적 접근이 필요합니다.

• 초기 공정 확립 시 정밀 분석: 신제품 출시 초기에는 CSAM과 같은 정밀 장비를 사용하여 보이드 위치와 크기를 철저히 분석하고 공정 조건을 확정합니다.

• 샘플링 검사 체계화: 공정이 안정화되면 생산량의 일정 비율을 주기적으로 샘플링하여 품질을 모니터링합니다.
• 자동화된 피드백 루프: 도포 장비와 검사 장비를 연동하여 보이드가 특정 기준 이상 발생할 경우 즉시 공정을 멈추고 보정하는 시스템을 구축합니다.

전문가가 제안하는 신뢰성 향상 조언

열피로 수명은 단순히 보이드 제거만으로 결정되지 않습니다. 언더필 자체의 물성(열팽창 계수, 탄성 계수)과 칩, 기판 간의 조화가 완벽해야 합니다. 전문가들은 보이드 관리를 공정의 ‘끝’이 아니라 ‘기본’으로 삼아야 한다고 강조합니다.

특히 최근 고성능 컴퓨팅이나 모바일 AP 분야에서는 칩이 더욱 뜨거워지고 있기 때문에, 보이드 관리는 단순히 제품 수명을 늘리는 것을 넘어 제품의 성능 유지와 직결됩니다. 설계 단계부터 언더필이 원활하게 흘러갈 수 있도록 ‘플로우 채널’을 고려한 범프 설계를 반영하는 것이 가장 효율적인 예방책입니다.

자주 묻는 질문과 답변

Q: 보이드가 발생하면 무조건 불량인가요?

A: 아닙니다. 산업 표준(IPC 등)에 따라 허용되는 보이드의 크기와 위치 기준이 있습니다. 제품의 신뢰성 등급에 따라 허용 범위를 설정하여 관리하는 것이 일반적입니다.

Q: 보이드가 발생했을 때 재작업이 가능한가요?

A: 플립칩 언더필은 한 번 경화되면 제거가 매우 어렵습니다. 재작업은 비용과 품질 리스크가 크기 때문에, 처음부터 보이드가 발생하지 않도록 공정을 최적화하는 것이 훨씬 경제적입니다.

Q: 온도 변화가 심한 환경에서는 어떤 언더필이 좋은가요?

A: 열팽창 계수(CTE)가 기판과 칩의 중간 값을 가지면서도 고온에서 변형이 적은 고충전(Filler) 언더필 소재를 사용하는 것이 유리합니다. 보이드 발생을 줄이면서도 열적 안정성을 확보할 수 있는 제품을 선택하십시오.

결국 플립칩 패키징의 성공은 눈에 보이지 않는 미세한 공간까지 얼마나 완벽하게 제어하느냐에 달려 있습니다. 보이드에 대한 깊은 이해와 철저한 공정 관리는 단순히 불량률을 낮추는 것을 넘어, 여러분이 만드는 제품의 신뢰성과 브랜드 가치를 한 단계 높여줄 것입니다.
